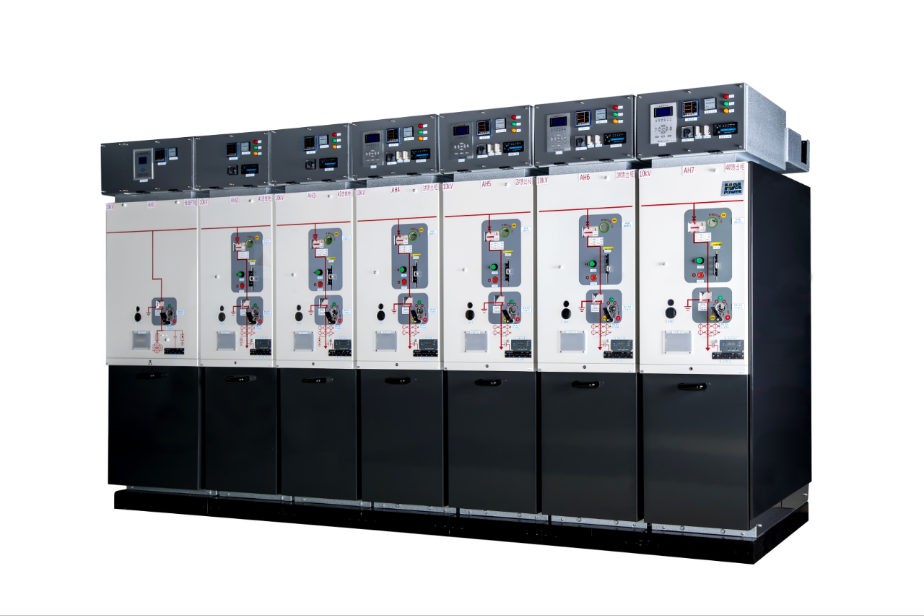

XGN99小型化開關柜簡介
XGN99小型化開關柜簡介詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。
簡介
XGN99小型化開關柜適用于電網工程、國防軍工、交通運輸、公用事業、工礦企業、醫院和學校等領域。
在10kV系統中，它可以作為配電自動化和智能配電室的主要設備，對線路進行控制、保護和監控。
主要技術參數
額定電壓:12kV
額定電流:630A
工頻耐受電壓:42/48kV
雷電沖擊電壓:75/95kV
額定短路斷路電流:20kA/25kA
額定短路持續時間:4秒
保護等級:外箱IP33，斷路器柜IP4X
外形尺寸
第三回路w-d-h: 1400-1000-1800
第四回路w-d-h: 1850-1000-1800
第五回路w-d-h: 2200-1000-1800
六回路w-d-h: 2550-1000-1800
適用標準
GB 3906《3.6千伏~ 40.5千伏交流金屬封閉開關設備和控制設備》
GB/T 11022《高壓開關設備和控制設備標準通用技術要求》
GB 1984《高壓交流斷路器》
GB 1985《高壓交流隔離開關和接地開關》
DL/t404《3.6千伏~ 40.5千伏交流金屬封閉開關設備及控制設備》
《高壓開關設備和控制設備標準的通用技術要求》
IEC 6227200“1kV ~ 52kV交流金屬封閉開關設備和控制設備”
IEC 62271“高壓開關設備和控制器——第1部分:一般規范”
更多選型規格報價定制等問題可及時聯系廠家，以上就是XGN99小型化開關柜簡介全部內容。
