開關柜局部放電測量

您可能需要重復測量幾次，以確保數據的一致性。

開關柜的測量在每個面板的每個組件的中心進行，如電纜箱、電流互感器室、母線室、斷路器、電壓互感器等。應記錄斷路器和其他中高壓開關設備的位置，因?yàn)槿绻@些設備處于斷開位置，一些部件將不會充電，因此不會測量這些部件的讀數。

記錄每個位置的首先組讀數。但是，如果測得的振幅比背景干擾電平高10dB，且振幅大于20dB，則應連續記錄三組讀數。

當對高壓電纜執行局部放電檢測時，高頻變壓器也可以在此模式下使用，如下圖所示:

7高頻變壓器

使用前，打開皮帶扣，將高頻變壓器夾在電纜接地線上。布線圖如圖11所示。

8高頻變壓器測量電纜局部放電接線圖

連接測試線并切換到“UA”模式后，可以根據超聲波測量程序?qū)Ω邏弘娎|進行局部放電檢測。

4.4超高頻超高頻測量程序 超高頻通常用于地理信息系統和其他設備的超高頻局部放電檢測。超高頻傳感器需要在此功能模式下連接:

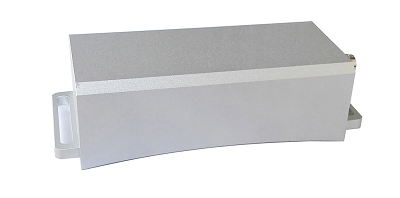

9地理信息系統專用傳感器

使用時，將地理信息系統傳感器固定在地理信息系統管道和管道之間的絕緣盆上，代替金屬管道，局部放電信號沿絕緣盆處的管道向外輻射，由傳感器接收。傳感器可以靠近絕緣盆的外圓放置，或者傳感器的兩端可以用橡皮筋固定，以便于測量。

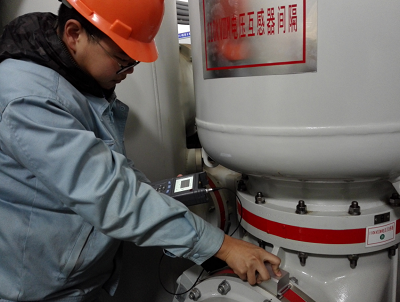

10地理信息系統局部放電測量

與其他操作模式類似，環境值的背景值需要在使用前過濾。

連接傳感器后，將操作模式切換到“超高頻”，即超高頻模式。像其他傳感器一樣，按下左鍵過濾背景噪音，然后關閉超高頻傳感器到地理信息系統管道保溫盆正常讀取。

. 5放電聲 本產品可在任何模式下測量局部放電信號時檢測到局部放電聲音，并可在局部放電時聽到“嘶嘶”聲。通過測試數據和聲音可以綜合判斷被測設備的放電情況。
